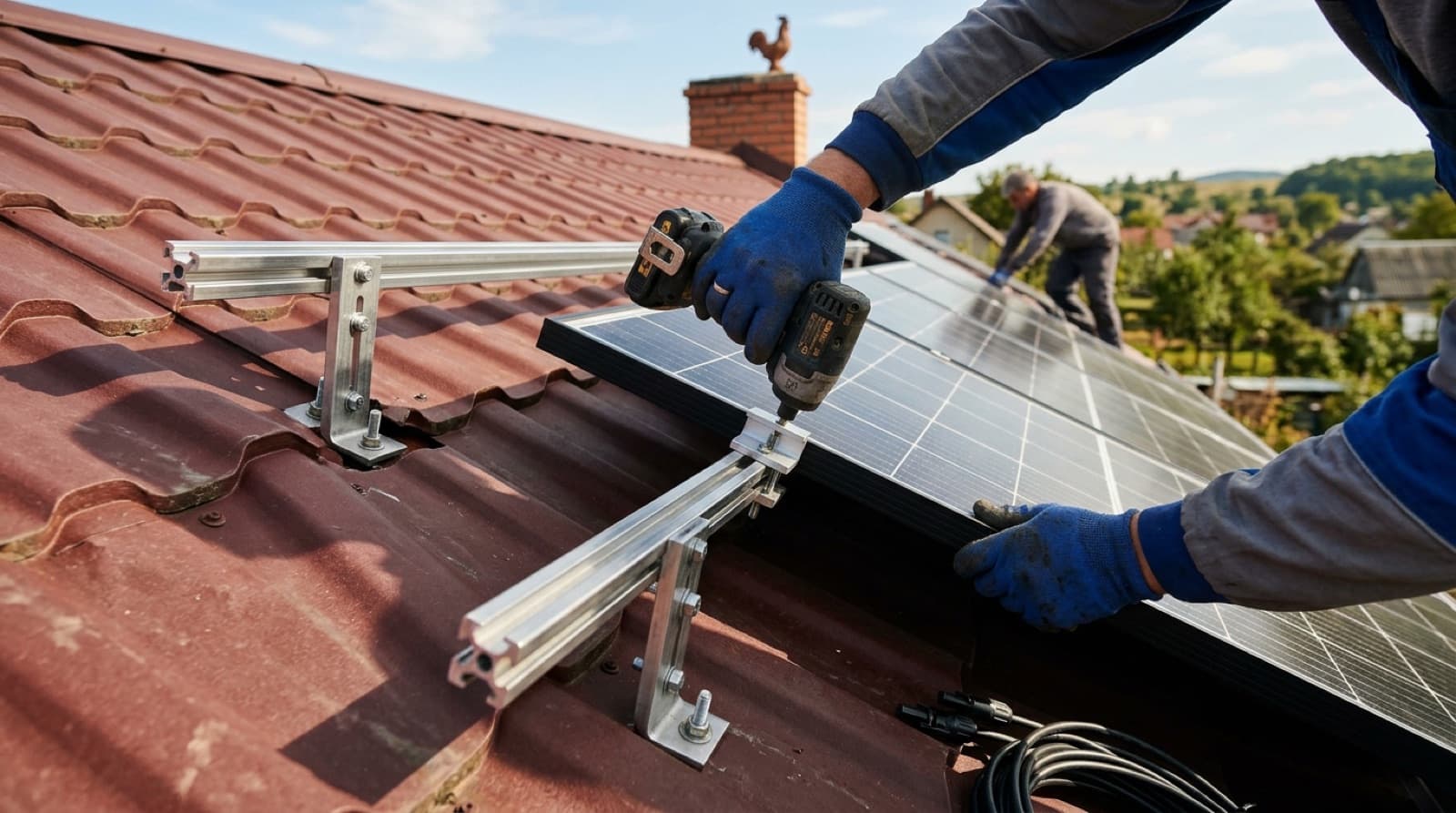

Монтаж СЕС на різні покрівлі: металочерепиця, шифер, фальц, м'яка покрівля

Монтаж сонячних панелей — це не «прикрутити до даху». Це проекція навантажень на несучу конструкцію, гідроізоляція кожної точки кріплення й вибір системи, яка через 20 років не буде ржавіти й текти. Помилки монтажу видно не одразу. Вони проявляються через 2–3 роки: підтікання під панеллю, іржа на кронштейнах, зсув панелі при першому серйозному вітрі.

Ця стаття — про те, як правильно ставити СЕС на чотири найпоширеніші в Полтавській області типи покрівель: металочерепицю, шифер, фальцеву покрівлю й м'яку (бітумну) черепицю. Плюс — коли покрівлю треба міняти перед монтажем, а не після, і як кут і орієнтація впливають на річний виробіток на широті ≈49.6°.

Key Takeaways

• Тип кріплення обирається під покрівлю, а не «універсальне». Кронштейн для металочерепиці не працює на фальці. Гачки під керамічну черепицю не підійдуть до шиферу. Помилка тут — гарантована теча.
• Вік покрівлі має значення. Якщо покрівлі 15+ років і в найближчі 5–10 років ви плануєте її міняти — спочатку покрівля, потім СЕС. Демонтаж і повторний монтаж коштує приблизно 30–50 % від нового монтажу.
• Кут і орієнтація в Полтавській області. Оптимум — південь + 30–35°. Захід або схід — мінус 10–15 % річного виробітку. Плоский дах з баластом — той же виробіток на м² менший, треба більше площі під ту саму потужність.
• Гідроізоляція — не «промазали й забули». Кожна точка проходу через покрівлю має бути герметизована EPDM-ущільнювачем або спеціальною мембраною, а не силіконом «на око».
• Розрахунок вітрового й снігового навантаження — обов'язковий. Для Полтавщини це специфічні цифри снігового району й вітрового району. Кріплення без цих розрахунків — це або зайві гроші (перезакладено), або небезпека (недокладено).

Металочерепиця: найпоширеніший випадок

За нашими спостереженнями на об'єктах у Полтаві й області, металочерепиця — покрівля №1 для сучасних приватних будинків. З нею й працювати найпростіше.

Кріплення

Використовуються гачки під металочерепицю — сталеві або алюмінієві кронштейни, що фіксуються до крокв (кроквяної обрешітки), а не до самого металу покрівлі. Пробій металочерепиці — тільки в місцях проходу шпильки, з обов'язковою герметизацією.

Типова схема:

1. Знаходимо крокви (по проекту будинку або по кроку саморізів на металочерепиці).
2. Готуємо отвір під шпильку кронштейна.
3. Ставимо кронштейн на крокви, герметизуємо EPDM-прокладкою.
4. На кронштейни монтуємо алюмінієві рейки (профіль).
5. На рейки — панелі з притисками (мідл-клемпи між панелями, енд-клемпи по краях).

Гідроізоляція

• EPDM-прокладка (спеціальна еластична гума) під кожен кронштейн — обов'язково.
• Термошайба з підкладкою EPDM на кожному саморізі, який пробиває метал.
• Силіконом додатково не мажемо. Силікон з часом розтріскується і починає збирати вологу — робить гірше, ніж без нього.

Вік і стан покрівлі

Металочерепиця служить 30–50 років. Якщо покрівлі до 15 років і вона в хорошому стані — ставимо СЕС без обмежень. Якщо є видима іржа, деформації, підтікання — спочатку локальний ремонт, потім монтаж.

Особливості для Полтавщини

• Стандартна металочерепиця витримує снігове навантаження регіону. Але додаткові снігозатримувачі під панелями бажані — щоб сходячий сніг не зривав панелі й не пошкоджував ринви внизу.
• Кольорове покриття (полімерне) не є конструктивним — панелі можна ставити на покрівлю будь-якого кольору без обмежень.

Шифер: працюємо, але з застереженнями

Шифер — популярна покрівля старого житлового фонду й господарських будівель. З ним можна працювати, але з нюансами.

Стан шиферу — головне питання

Шифер служить 30–50 років, але з певного моменту стає крихким. Симптоми:

• Тріщини по краях листів.
• Вимивання шматочків матеріалу дощем (видно на землі під ринвами).
• Мох, який росте у порах.

Якщо шифер має тріщини або йому 40+ років — на нього не варто ставити СЕС. Ходьба монтажника по такому шиферу пошкодить його ще більше, а панелі створять постійне навантаження, під яким тріщини поповзуть.

Кріплення

Використовуються спеціальні шиферні кронштейни — з довгою ніжкою, яка проходить крізь хвилю шиферу до крокв. Стандартна практика:

1. Свердлимо шифер у гребені хвилі (не в западині — у гребені менше води).
2. Ставимо кронштейн на крокви, ущільнюємо ЕPDM-прокладкою під головку.
3. Іноді використовується підняття рейки над рівнем покрівлі на 15–20 см (щоб забезпечити продув під панелями і не перегрівати шифер).

Гідроізоляція

Через крихкість шиферу — питання герметизації жорсткіше. EPDM-прокладка обов'язкова. Додатково — герметизуюча стрічка навколо ніжки кронштейна. Силікон — так само не варто, з тих же причин.

Особливості

• Якщо шифер азбестовий (більшість старого) — при роботі з ним слід використовувати респіратор, збирати пил, не дробити. Це не «загроза життю», але базові санітарні норми.
• На старих господарських будівлях перед монтажем СЕС часто робиться заміна крокв або посилення обрешітки — інакше конструкція не витримає додаткового навантаження.

Фальцева покрівля: технологічно найкраща для СЕС

Фальцева покрівля (з подвійним стоячим фальцем) — це той рідкий випадок, коли можна поставити СЕС без пробою покрівлі.

Кріплення

Використовуються фальцеві затискачі — сталеві або алюмінієві затискачі, які кріпляться до фальцу (шва між листами) без свердління. Фальц захоплюється затискачем збоку, притискається болтами. На затискачі монтуються рейки, на рейки — панелі.

Плюси схеми:

• Немає жодного отвору в покрівлі — немає ризику протікання.
• Монтаж і демонтаж швидший і чистіший.
• Гарантія на герметичність покрівлі не порушується.

Стан покрівлі

Фальц служить 40–80 років (сталь оцинкована з полімерним покриттям, або мідь, або алюміній). Обмеження — вік або корозія в місці кріплення. Якщо фальц у хорошому стані, обмежень немає.

Ціна

Фальцеві затискачі дорожчі за звичайні кронштейни для металочерепиці (спеціалізоване рішення, вужчий ринок). Але економія на гідроізоляції й спокої від можливих протікань перекриває цю різницю.

М'яка покрівля (бітумна черепиця): найскладніший випадок

М'яка покрівля — популярна для сучасних дерев'яних чи каркасних будинків. Технологічно з нею працювати найважче.

Проблема

Бітумна черепиця — це багатошаровий пиріг: OSB → підкладковий килим → бітумна черепиця. Панель кріпиться крізь усі шари до крокв. Кожен прокол — потенційне місце протікання, бо бітумна поверхня не така пружна, як метал.

Кріплення

Використовуються спеціальні кронштейни під м'яку покрівлю — з широкою основою й додатковою гідроізоляційною мембраною під ним. Схема монтажу:

1. Знаходимо крокви.
2. Знімаємо кілька рядів гонта в місці кріплення.
3. Ставимо кронштейн з широкою основою на OSB, ущільнюємо мембраною.
4. Повертаємо на місце гонт із фіксацією й бітумною мастикою.
5. На кронштейни — стандартні рейки й панелі.

Гідроізоляція

Це найбільш ризиковий тип покрівлі щодо протікань. Тому:

• Обов'язкова гідроізоляційна мембрана під основу кронштейна.
• Гарантія на монтаж має чітко покривати можливі протікання (наша практика — окремо прописуємо в договорі).
• Рекомендуємо огляд усіх точок кріплення через рік після монтажу.

Вік і стан

М'яка покрівля служить 25–40 років. Якщо їй 15+ років — краще спочатку планова заміна, потім СЕС. Демонтаж СЕС для заміни бітумної черепиці — не «зняли й поставили назад», це фактично новий монтаж.

Кут і орієнтація в Полтавській області

Полтава — це широта приблизно 49.6° північної. Це визначає оптимальні параметри монтажу.

Оптимальний кут нахилу

Для річного максимуму виробітку — 30–35° від горизонталі. Це відповідає стандартному куту нахилу типової двоскатної покрівлі.

Якщо ваш дах має ухил 20° — виробіток буде десь на 3–5 % нижчий за оптимум. Різниця несуттєва, докладати додаткові конструкції для «підняття» кута не варто — вони вимагають додаткового кріплення й вітрового навантаження.

Якщо ухил 45° — теж прийнятно, з невеликою втратою літнього виробітку й невеликим приростом зимового (сонце нижче). Для об'єкта з активним нічним/зимовим споживанням це навіть плюс.

Плоский дах — панелі ставимо на баластних або механічних конструкціях під кутом 10–15°. Це компроміс між виробітком і вітровим навантаженням (при більшому куті вітер «підіймає» панелі як парус).

Оптимальна орієнтація

Південь — 100 % оптимуму. Якщо ваш дах має південний схил, панелі там.

Південний схід або південний захід — 95–98 % оптимуму. Абсолютно прийнятно.

Схід або захід (чистий) — 85–90 % оптимуму. Панелі там ставити можна, просто на ту саму потужність треба більше модулів або треба погодитися з меншим виробітком.

Північ — 60–70 % оптимуму. Це вже неефективно, і панелі туди ставлять тільки коли інших варіантів немає й генерація треба будь-якою ціною.

Комбіновані схили (частина панелей на південному схилі, частина на західному) — часто зустрічається на реальних будинках. Технічно нормально, важливо тільки, щоб кожен масив працював окремою групою на своєму MPPT-вході інвертора (щоб схід не «тягнув» назад захід).

Розрахунок навантажень: не пропускаємо

Кожна конструкція під СЕС повинна витримувати:

• Власну вагу (панелі + кріплення) — приблизно 15–25 кг/м².
• Снігове навантаження — за нормами регіону (Полтавщина — конкретний сніговий район, значення береться з ДБН).
• Вітрове навантаження — теж за нормами регіону, з урахуванням висоти будинку й характеру місцевості (місто/село/поле).

Правильний проект містить розрахунок з цими цифрами. Кріплення підбирається за результатами розрахунку, а не «на око».

Асортимент кріплень з нашого каталогу — для різних типів покрівлі й наземних конструкцій. Живі залишки й моделі — див. каталог.

Що робити, якщо покрівлю треба міняти

Реальний сценарій: власник хоче СЕС, але покрівля стара. Три варіанти:

1. Замінити покрівлю зараз, потім ставити СЕС.

Плюси: 25+ років спокою під панелями. Мінуси: разова велика витрата, зсув терміну введення СЕС на 1–2 місяці.

2. Поставити СЕС на стару покрівлю, замінити її через 5–10 років разом з демонтажем панелей.

Плюси: швидко запустили СЕС. Мінуси: демонтаж/монтаж — це 30–50 % від нового монтажу, плюс ризик пошкодження панелей при перекладанні. Плюс — через 10 років кріплення може стати проблемою (частина модельного ряду знімається з виробництва).

3. Прийняти рішення про наземну конструкцію — якщо є місце на ділянці.

Плюси: покрівля живе своїм життям, СЕС — своїм. Мінуси: витрачаємо площу ділянки, вища вартість монтажу.

Для будинків з покрівлею старіше 15 років ми в SUNOT завжди піднімаємо це питання під час аудиту й пропонуємо варіанти.

Кабельна траса від панелей до інвертора

Це рядок, який часто недооцінюють. Панелі на даху, інвертор у котельні — і між ними 20–40 метрів спеціального сонячного кабелю з UV-стійкою ізоляцією.

Правильна прокладка:

• По зовнішній стіні в кабель-каналі або гофрі.
• Через вентильовані шахти (якщо є).
• З обмеженням радіусу згину (не менше 4 діаметрів кабелю).
• З додатковими коробами й СПЗ у точці входу в приміщення.

Довжина траси прямо впливає на переріз кабелю — при довгій трасі падає напруга й ККД. Для СЕС 10 кВт при трасі 30 метрів переріз кабелю зазвичай 6 мм², при 50 метрах — 10 мм².

FAQ

Q: Скільки часу займає монтаж СЕС на дах приватного будинку?

A: Для 5–10 кВт — 2–4 дні за нормальної погоди. Плюс 1–2 дні на комутацію в щиті, налаштування, пусконаладку. Плюс окремо — оформлення документів з обленерго (тижні).

Q: Чи можна ставити СЕС узимку?

A: Технічно так, монтажні роботи ведуться при мінусових температурах теж. Обмеження — сніг на даху й ожеледь (небезпечно для бригади). Планово монтаж влаштовуємо на весну–осінь, узимку — тільки при поверненні на об'єкт для сервісу.

Q: Панелі пошкодять покрівлю через 10 років?

A: При правильному монтажі — ні. Кронштейни з нержавіючої сталі або алюмінію не корозують. EPDM-прокладки під ними служать 25+ років. Покрівля під панелями фактично захищена від УФ і граду, тобто живе довше, ніж відкриті ділянки. Що псує покрівлю — це монтаж «на силіконі» без EPDM або кронштейни з чорнявої сталі.

Q: Скільки панелей поміститься на моєму даху?

A: Приблизно: 1 панель 550 Вт = 2.5 м². Тобто на 30 м² корисної площі даху вміщується 12 панелей (6.6 кВт). Точна кількість — за проектом з урахуванням орієнтації, затінення, вимог до відступів від краю (для обслуговування й пожежників).

Q: Що з ліхтарями, димарями, антенами, які створюють затінення?

A: Проектуємо так, щоб панелі не потрапляли в основну тіньову зону впродовж робочого дня (10:00–16:00). Якщо частково потрапляють — рекомендуємо панелі з оптимізаторами (SolarEdge, TIGO) або окремі MPPT-входи інвертора для тіньової групи. Це додає до вартості, але зберігає виробіток.

Q: Чи можна ходити по панелях під час обслуговування?

A: Не варто. Панель витримує коротке навантаження, але постійна ходьба створює мікротріщини в клітинах, які видно тільки на електролюмінесценції (спеціальне обладнання). Це знижує виробіток на 5–15 % через кілька років. Обслуговування виконуємо з мостів, лест, страхувальних систем — без ходьби по панелях.

Q: Куди діваться дощ і сніг з даху після монтажу СЕС?

A: Так само, як і без СЕС. Ринви й водостоки лишаються, ми до них не втручаємось. Панелі мають дренажні зазори (10–20 мм між рядами), через які вода стікає. Сніг зазвичай сам сходить під власною вагою — панелі гладкі. Іноді для великих панелей рекомендуємо снігозатримувачі під ними.

Наступний крок

Тип покрівлі й її стан визначають половину роботи. Перед тим як говорити про потужність і бюджет, інженер має піднятися на дах, оцінити конструкцію й показати схему кріплення. Це базова частина нашого виїзду.
